系统概述

iFAST-iot-chessman 实时螺栓轴力监测系统是一款先进的监测解决方案，用于精确测量和监控螺栓的预紧力。系统由一个或多个iFAST-iot-chessman（超声棋子）、监测子站（iFAST-iot-chessman-hub）、外置探头、直流电源和软件控制系统等关键部分组成。

主要技术参数

• 预紧力测量精度：大于50%额定预紧力时，±3%

• 测量通道数量：单通道

• 伸长量测量瞬时精度：0.1微米

• 测量采样频率：最高10Hz

• 超声波传感器中心频率：2MHz

• 测量方式：实时或定期

• 温度通道数量：1通道

• 温度测量精度：0.5°C

• 工作温度范围：-40°C至85°C

• 存储温度：-45°C至90°C

• 适用范围：M12以上

• 对外接口：蓝牙、LoRa、485（定制）

• 电源：5V，外接直流电源或锂电池

• 数据传输方式：蓝牙或485

• 自带电池的长期测量时间：5年（每天测量3次）

系统主要调节参数

• 支持的超声传感器频率：2MHz

• 激励电压：3.3V

• 脉冲类型：方脉冲（可调节脉冲数量及方向）

• 重复测量频率：≤10Hz（单通道）

• 测量方式：P-E模式

• 增益范围：-10dB到60dB

• 增益精度：1dB

• 信号采样频率：8MSps

• 能耗：≤0.2W（10Hz重复激励频率下的连续测量）

外形尺寸参数

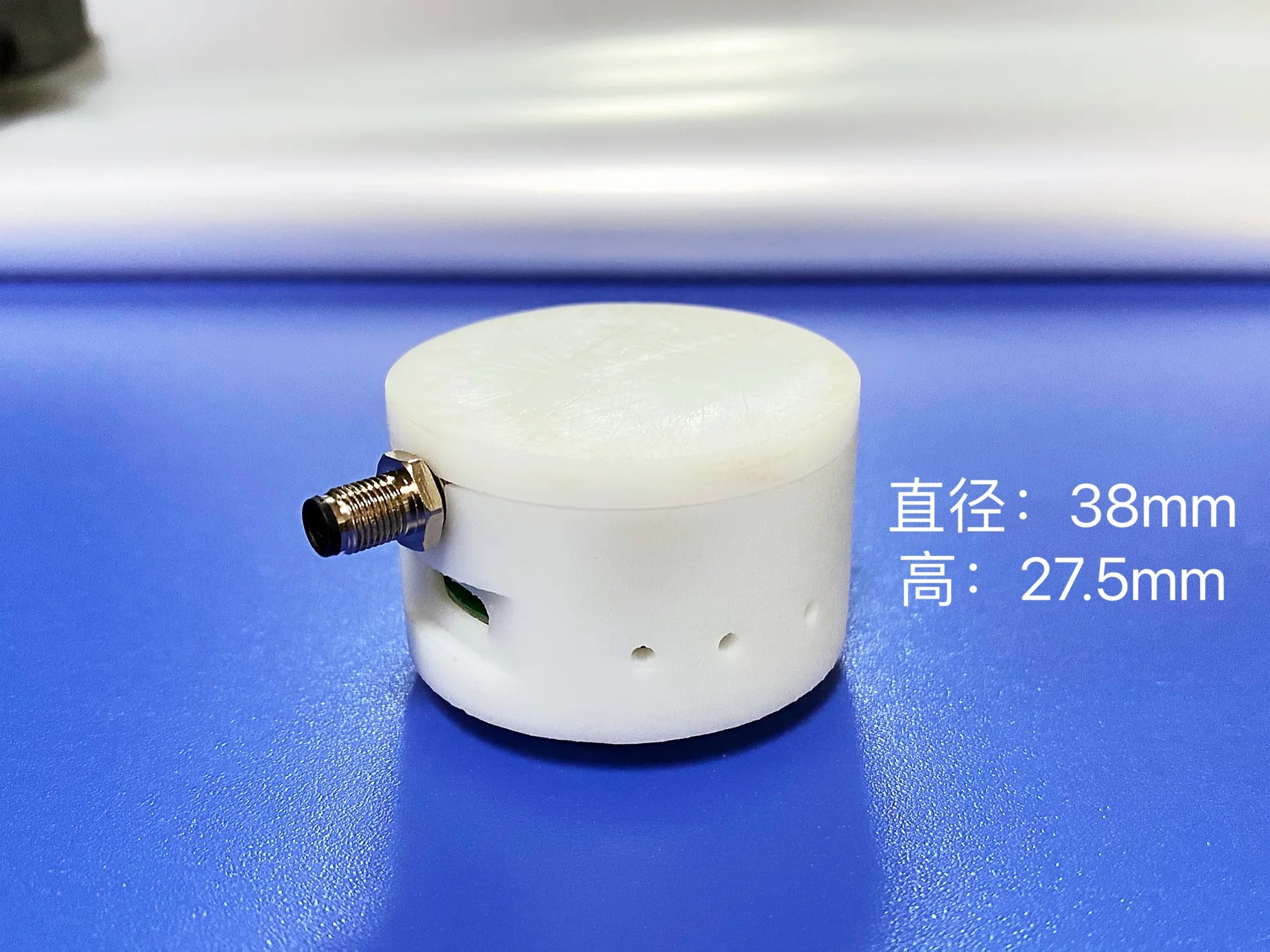

• 外形尺寸：38mm（直径）× 38mm（高度）

• 重量：<0.1Kg

• 外壳材质：尼龙

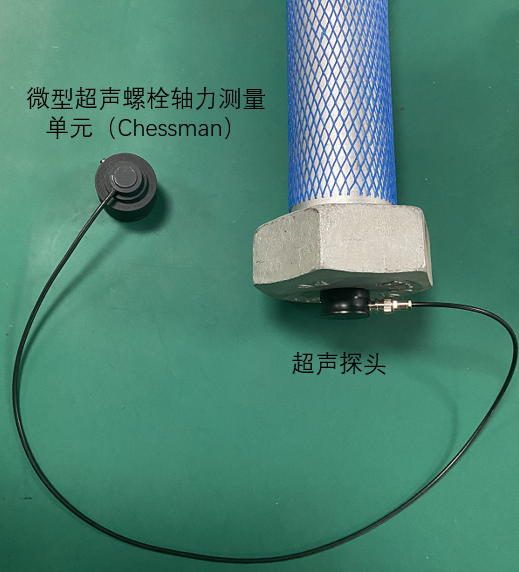

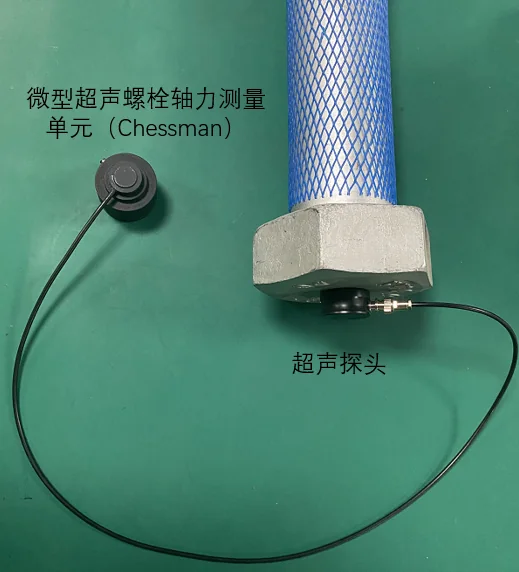

• 备注：此高度包括探头，在螺栓测量端面空间不够时，也可使用外置探头方式。

系统组成与连接

• iFAST-iot-chessman（超声棋子）：核心测量单元。

• 监测子站（iFAST-iot-chessman-hub）：用于连接多个超声棋子，下达测量指令或采集数据。

• 外置探头：适用于空间受限的情况。

• 直流电源：为系统供电。

• 软件控制系统：用于配置和管理监测任务。

在小于6米、无障碍的范围内，监测子站可以以有线485或无线蓝牙的方式连接多个超声棋子，下达测量指令或采集棋子的测量数据，同时以485或者网口等方式向服务器端接收指令或者发送数据。

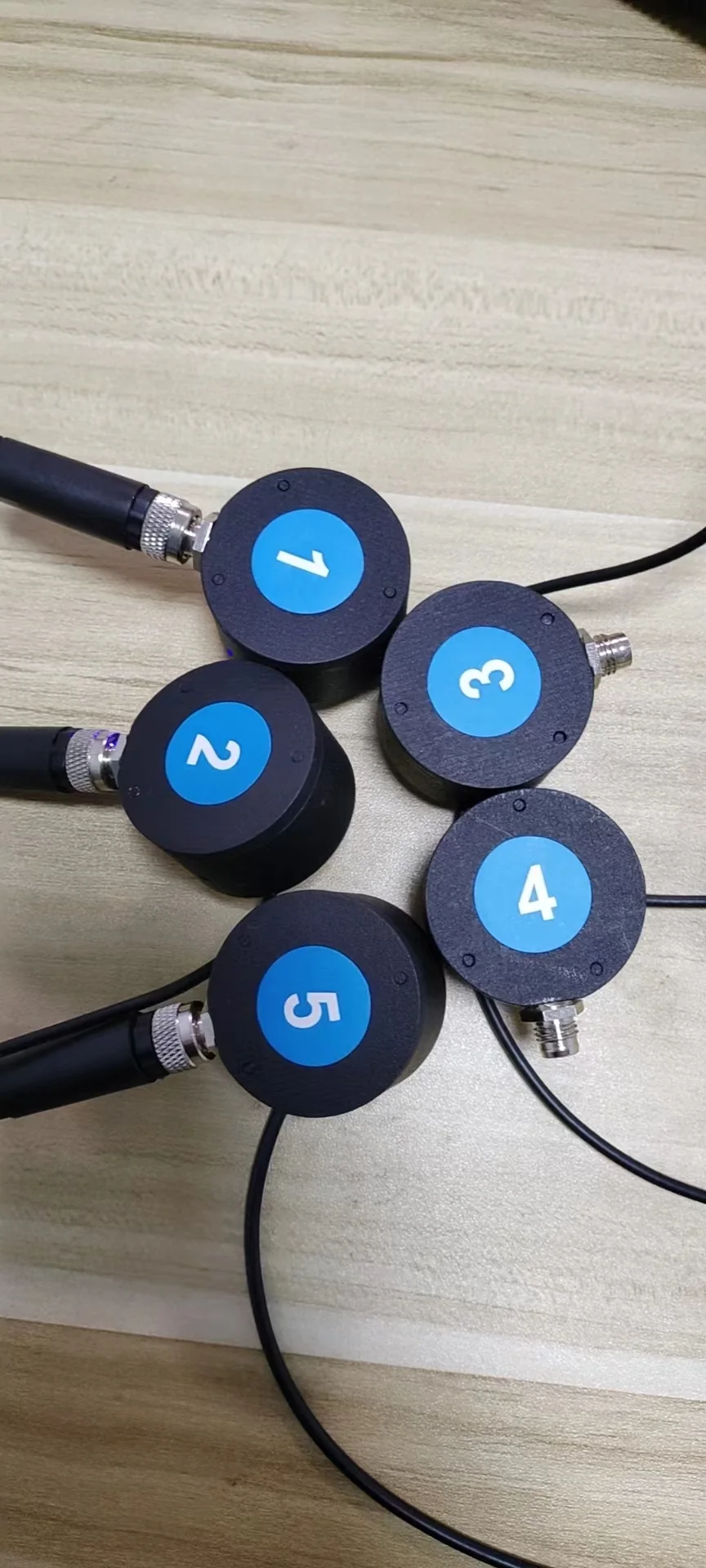

实物照片
